设想有这样一个场景：你是一个非常喜欢网购的人，每天都会在网上买各种各样的商品，每天都有大量的快递要收。然而，你所居住的小区并不允许快递员进入，因此你不得不每天多次往返小区门口，有时刚刚回到家，就又接到另一家快递公司电话，这让你非常闹心。

聪明的你想到一个办法，小区门口刚好有一家便利店，也许可以临时存放快递。于是你去找到老板，告诉他你的需求：

• 每天会有很多快递，希望可以由老板帮忙代收，你定期来取；

• 正常情况下，你每天下午6点钟会把积攒的快递取走；

• 如果快递过多，老板会提前给你打电话，要求把快递取走；

• 第二天同一时间，你也会提早来取新的快递，避免积攒太多快递给老板带来不便。

仗义的老板爽快地答应了你的请求，自此，你每天也轻松了许多，不用盯着每一件快递的进度，也不用频繁取快递，可以更加专注自己的事情。每次取快递虽然更辛苦了，但是整体效率提升了很多。而要说缺点，老板、快递员都不知道哪件快递是你想早点拿到的，更不会第一时间通知你，因此个别快递会有一些时效问题，不过这都是小事儿，整体来说还是可以接受的。

“实在不行和老板说，改成6小时去取一次吧，反正找个平衡就行。”你在心里对自己默默地说道。

上述场景正是中断聚合在我们日常生活中的写照。接下来，我们以更严谨准确的协议解释，来说一说中断聚合到底是什么，能够为 NVMe SSD 带来哪些好处，以及中断聚合要怎么用。

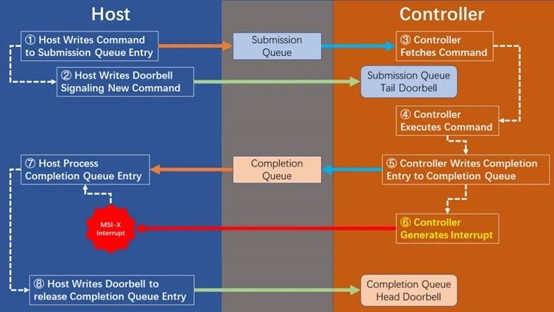

上图是典型的 NVMe CMD 处理流程：

1、主机将命令写入 Submission Queue（提交队列）

2、主机更新对应 Submission Queue 的 Door Bell 寄存器（来通知控制器有新的命令需要处理）

3、控制器去 Submission Queue 指定位置取走命令

4、控制器处理命令

5、控制器把命令完成状态写入 Completion Queue（完成队列）

6、控制器产生中断（来通知主机 CQ 已更新）

7、主机处理 Completion Queue 中的完成状态

8、主机更新对应 Completion Queue 的 Door Bell 寄存器（来释放完成队列资源）

对于中断聚合功能而言，需要重点关注的就是 步骤6 —— 控制器产生中断。

在未开启中断聚合功能时，相当于控制器只要完成一点任务，就要去通知主机处理后续。然而，主机与控制器之间的效率节奏是各有差异的，单纯地响应每次中断，会给主机增加不必要的开销。这种开销在主机较为繁忙，特别是高并发大压力 I/O 访问场景下，对于性能的影响会比较突出。

中断聚合是解决这种问题的一个有效方案，它的原理主要就是将这种频繁的中断请求集中起来，按照主机认为合适的频率去上报，从而更加高效地利用主机的处理器资源。部分 I/O 延迟会有小幅度增加，但整体延迟能够得到有效降低，在高并发大压力 I/O 访问场景下的性能会更好。

在 NVMe Spec 中，指定了中断聚合功能（特指 Feature Identifier 08h）对以下几种中断类型的支持：

01

  Pin Based 中断：顾名思义是利用中断相关的PIN来上报中断信号，这种中断方式主要针对 PCI 总线设计，总线会为每一个设备分配4个 INTx 引脚（INTA#，INTB#，INTC#，INTD#），利用电平触发方式上报中断。PCIe 总线下为了保持向下兼容性，保留了这个机制，但是通过 INTx Message Packet 模拟中断 PIN 的置位和复位，而非物理真实的独立中断 PIN。

02

  Single/Multiple MSI 中断：MSI，即 Message Signaled Interrupts，它是针对 PIN Based 中断的存储同步问题（中断信号比数据信息先抵达，导致主机读取数据错误的问题）而设计的一种中断机制。数据和 MSI 中断报文会通过同一路径传输（Memory Write TLP，数据在先，中断在后），从而保证主机顺利处理中断。根据报文中相应 Control 字段定义的 Capability 不同，可以决定一次报文传输的中断请求数量，来区分是 Single 还是 Multiple（最大32个）MSI。

03

  MSI-X 中断：作为 MSI 的拓展（X for Extended），机制基本相同。但 MSI 最多只支持32个中断请求，且要求中断向量连续。而 MSI-X 可以支持多达2048个中断请求，并且对中断向量连续性没有要求。与 MSI 不同的是，MSI-X 使用放置在内存中的数组（MSI-X Table）存放中断的信息，而在报文中只保存数组在内存里的地址，以及数组的大小等。

为了更低的延迟表现，更高效的中断处理，以及更均衡的中断负载等等，MSI-X 相对其他类型而言是最好的选择。

NVMe Spec 并没有定义具体的中断聚合算法，也不干预各控制器厂家、SSD 开发者对于相应算法的具体实现。它只是定义了主机可以指定的两个 Feature ID，来向控制器传达主机期望的聚合参数配置建议值。最终的实现由控制器内部相应模块逻辑，以及 Firmware 逻辑配合决定。

这两个 Feature ID 分别对应的定义如下：

Interrupt Coalescing (Feature ID 08h)

这是一个全局的设定参数，即设定会同时作用于所有 I/O 中断向量，无法分别单独设置。当 Aggregation Time 或者 Aggregation Threshold 的其中一个条件满足时，控制器就应当向主机上报中断信号。当两个设定任意其一为 0h 值时，相当于中断聚合功能关闭，每一条中断都会被直接上报。需要注意的是此功能只应用于 I/O 相关的中断向量，Admin 中断向量不建议也不支持使用中断聚合功能。当主机与设备之间的关系变化（更换设备/重置），或者中断类型变化时，此 Feature ID 的内容不要求被保持，并且建议主机重新设定此 Feature ID。

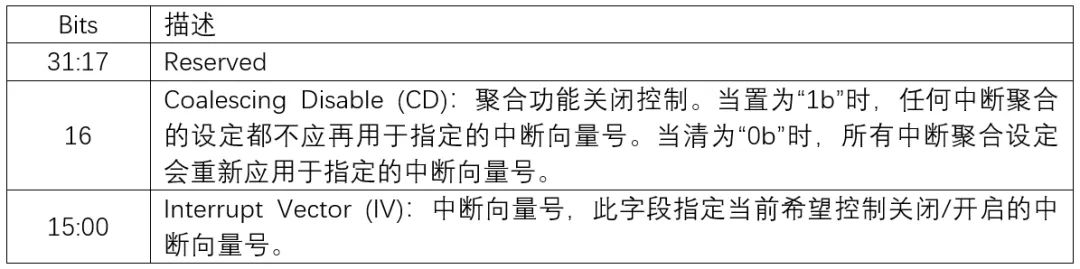

Interrupt Vector Configuration (Feature ID 09h)

这个 Feature 一次只能设定指定的一个中断向量号。默认情况下，中断聚合的设定会对所有中断向量启用（除了不支持中断聚合的 Admin Completion Queue 对应的向量 —— IV0）。在主机发送命令设置此 Feature 之前，需要确定希望指定的中断向量号已经绑定于现存的 I/O Completion Queue 之上，或者指定的中断向量号不是 Admin CQ 对应的 IV0，否则控制器会终止此非法命令并返回错误状态码。



除了上述的协议指定规则外，中断聚合功能还有一些具体的规则需要遵守：

01

  主机需要保证运行的操作系统内核在配置 I/O Completion Queue 时，不会将 Admin 专用的 IV0 向量号配置给 I/O 相关的 Queue。共用中断向量号 IV0 是不被允许和支持的，可能会导致一些无法预测的问题。

02

  当后台有 I/O 进行时，不建议对 Feature ID 08/09h 进行设置，这有可能造成 I/O 被打断，或者中断上报被挂起等无法预测的错误。NVMe 协议并没有禁止此行为，但属于一个使用上的建议。

03

  Feature ID 08/09h 在协议中都不支持 Save，因此 Power Cycle/Controller Reset 等行为后，该参数会被重置为默认值，需要重新配置参数以生效。

至此，NVMe SSD 的中断聚合功能已基本介绍完毕。作为 I/O 命令的“快递代收点”，中断聚合有效释放了主机端宝贵的硬件资源，提升了整个存储系统在大压力场景下的性能。而作为新一代高性能 PCIe 5.0 企业级 NVMe SSD 的典范，忆恒创源 PBlaze7 7940 系列 SSD 中也配置了中断聚合功能，有效降低多盘部署下对于服务器硬件的性能要求，帮助客户降低硬件成本，并为大压力下的业务体验带来保障。
